Smartphones werden immer
leistungsstärker und die Software dafür immer umfangreicher. Auch das Angebot an
App's für uns Amateurastronomen wird immer größer. Besonders interessant ist das
Programm SkySafari,
welches es anfangs nur für das IPhone gab. Inzwischen ist es auch für Android
Smartphones verfügbar.
SkySafari ist ein komplettes und sehr umfangreiches Sternkartenprogramm,
welches in der Plus und Pro Version auch die Steuerung des Teleskops zulässt.
Die Kopplung des Teleskopes kann bei Android Geräten per BlueTooth oder WLan
erfolgen, bei IPhones nur per WLan als AdHoc Netzwerkverbindung. Da nicht jedes Teleskop über eine
entsprechende Schnittstelle verfügt, möchte ich hier meine Selbstbaulösung, den
EtherSky WiFi-to-Serial Adapter vorstellen mit dem das Teleskop dann über eine
vollständige WLan Netzwerkschnittstelle verfügt.

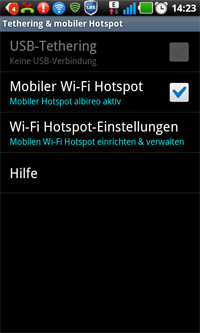

Die meisten Android Smartphones verfügen über eine
"Tethering" bzw. "mobiler Hotspot" Funktion. Es gibt auch spezielle Tethering
Apps, die aber ein gerootetes Android Betriebssystem voraussetzen. Im
folgenden gehe ich nur auf Adroid Geräte ein. Die Vorgehensweise bei einen
IPhone ist aufgrund der AdHoc Funktionalität etwas anders. Leider kann ich es
mangels Gerät nicht testen, würde mich daher über entsprechende Erfahrungen
freuen und würde sie an dieser Stelle dann gern weitergeben.

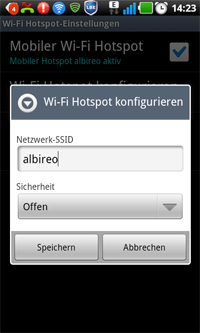

Die SSID ist egal, der Adapter bucht sich in jedes offene
WLan automatisch ein. Bitte bedenkt aber, dass eure Hotspot Verbindung
absolut offen ist, also jeder kann sich dort
einbuchen. Auf dem Feld weitab jeder Zivilisation ist das sicherlich egal, aber
wo damit zu rechnen ist, dass sich auch andere einbuchen, der sollte die Konfig
des Ethersky Adapters wie weiter unten beschrieben auf eine feste SSID mit
Verschlüsselung ändern. Ich benutze für die Verbindung zwischen dem
Smartphone und dem Ethersky Adapter die App "Wifi Tether", hier kann ich trotz
des offenen WLans sehen wer sich einbucht und das ggf. verhindern. Die App setzt
aber leider ein gerootetes Android voraus. Ein weiterer Nachteil der
Standard-App für den Wifi Hotspot ist, dass man die IP Adresse des EtherSky Adapters
nicht erkennt, denn diese muss in SkySafari eingetragen werden. Um die IP
Adresse zu erfahren bitte den EtherSky Adapter mit einen seriellen Anschluss des
Computers verbinden, und wenn ihr keinen echten Seriellen Port mehr habt, könnt
ihr einen

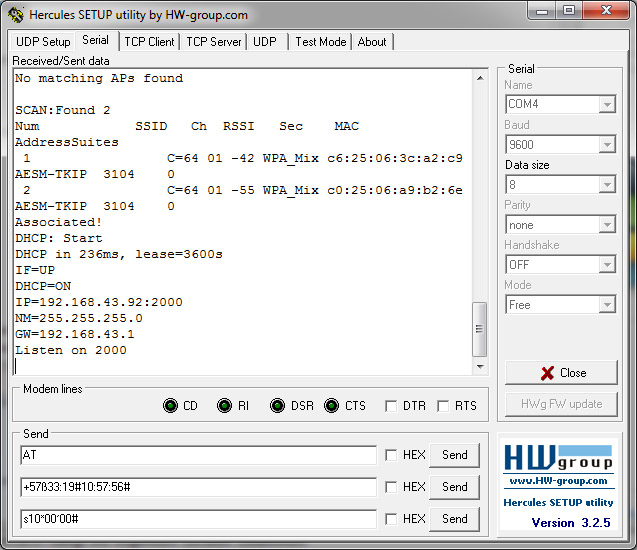

USB-Seriell-Adapter verwenden. Ladet euch das kostenlose Terminalprogramm
Hercules herunter. Der COM Port steht im Gerätemanager von Windows und den
stellt ihr dann im Terminalprogramm ein und verbindet euch. Bitte auch die
Baudrate beachten, 9600 Baud! Jetzt sollten die Statusmeldungen des EtherSky
Adapters zu sehen sein. Wenn sich der Adapter mit dem Hotspot des Smartphones
verbunden hat, sollte die Meldung wie folgt aussehen:

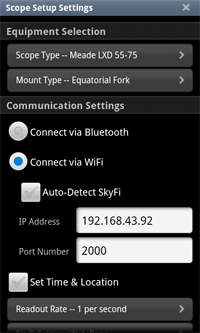

Die IP-Adresse meines
Adapters ist hier also 192.168.43.92 Port 2000. Das stelle ich jetzt in
SkySafari ein:

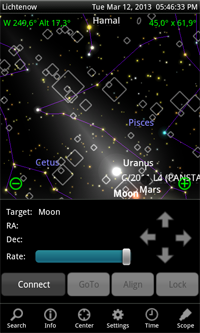

Die Verbindung zum Teleskop kann nun hergestellt werden.

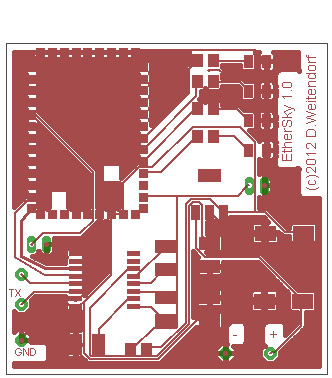

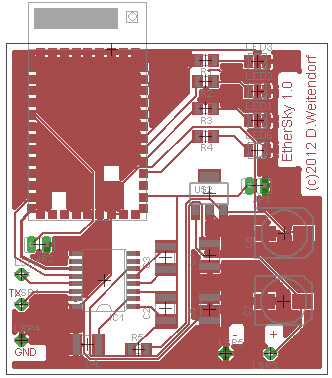

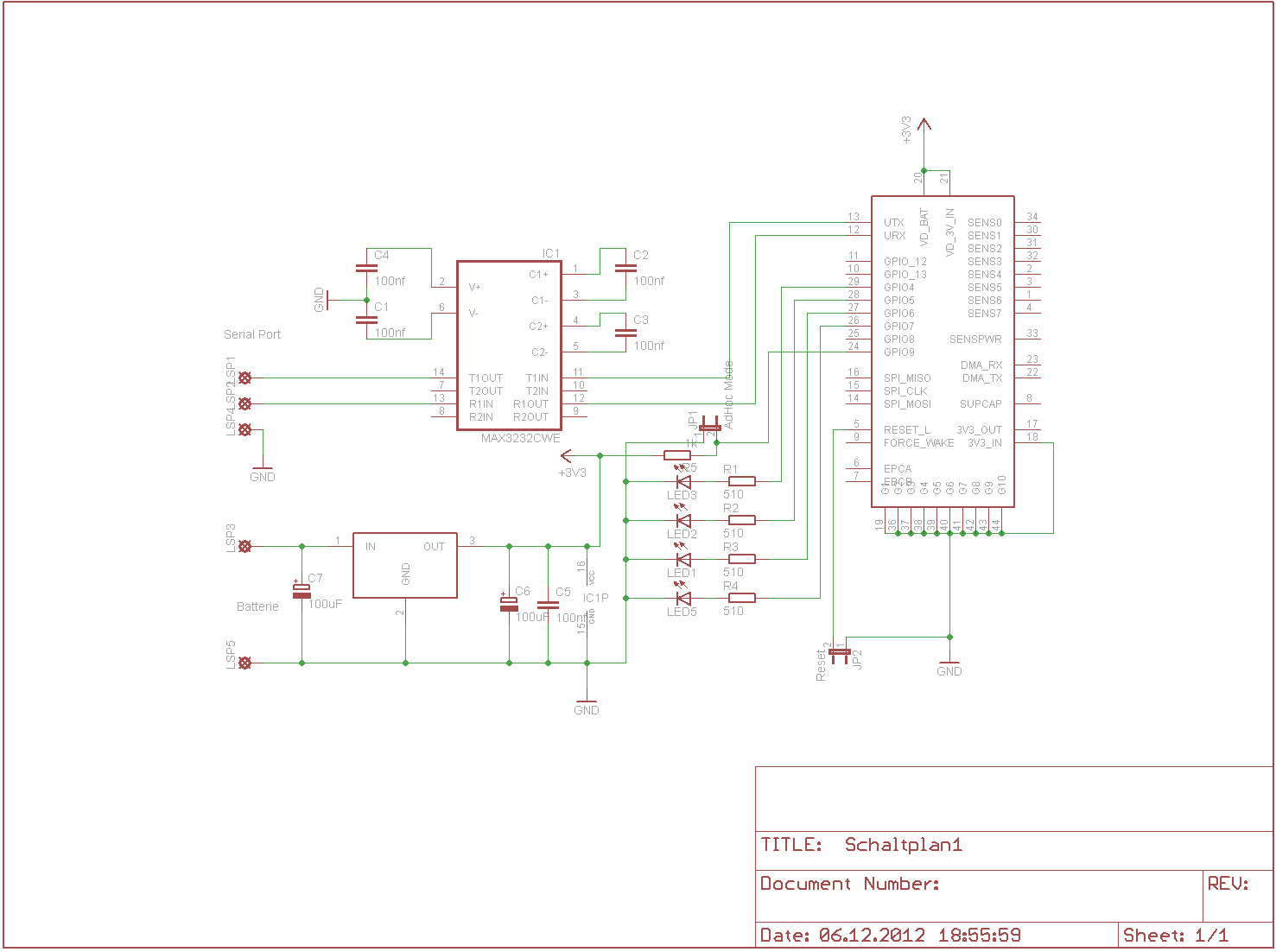

Die Platine ist in SMD Bauweise einseitig
gehalten. Es muss nichts gebohrt werden. Das Schwierigste ist die Montage des WLan Moduls auf der Platine, da das Modul nur für das verlöten mit einem Reflow
Ofen ausgelegt worden ist, den wohl die wenigsten ihr Eigen nennen dürften.
Alternativ gibt es die Möglichkeit kleine Drähte an das Modul zu Löten und diese
dann mit der Platine zu verbinden. Oder man versucht, so wie ich, unter dem
Modul zu löten. Es geht aber es ist auch verdammt fummelig, weil man das Modul
nicht mehr ohne weiteres abbekommt wenn was schief läuft. Als WLan Modul
kommt ein RN-131G von Roving Netwoks zum Einsatz.

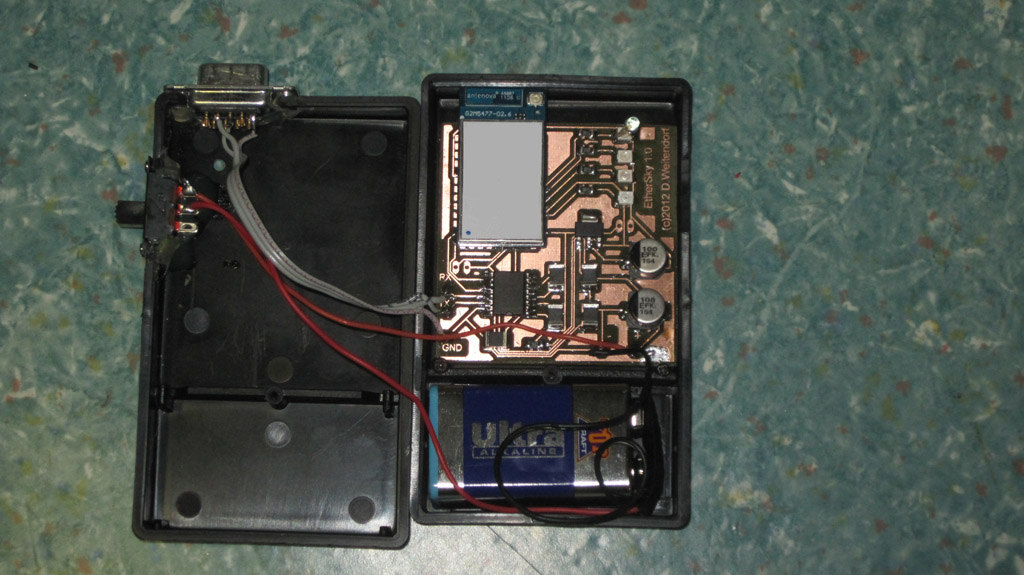

Bild: Aufbau Ethersky Adapter
Konfiguration des WLan Moduls
wer nicht im AdHoc Modus arbeiten möchte, was auf alle nicht Apple User
zutreffen dürfte, muss das Modul entsprechend Konfigurieren. In den AdHoc Modus
gelangt man durch setzen des AdHoc Jumpers auf der Platine. Zum programmieren
muss über den seriellen Port des EtherSky Moduls, wie unter "Bedienung"
beschrieben, eine Verbindung hergestellt werden. In den Programmiermodus gelangt
man durch schnelle Eingabe von $$$. Aus dem Programmiermodus
kommt man indem man exit sendet. Man kann auch per Telnet auf
das Modul zugreifen, dazu muss sich das Modul aber über eine WLan Router im
selben Netz befinden wie der PC auf dem Telnet läuft!
Folgende Befehle müssen der Reihe nach gesendet werden: set comm
open 0 set comm remote 0 set comm close
0 set ip dhcp 1 set wlan auth 0
//für offenes WLan alternativ 3 oder4 für Mixed WPA; WPA2-PSK (Verschlüsseltes
WLan). WEP-128 ist dann die 1 aber sowas nutzt hoffentlich keiner mehr ;-) set wlan join 2 [set wlan key <value>] nur
für den der ein verschlüsseltes WLan nutzen will <value> ist hier dann durch den
WLAN Schlüssel zu ersetzen nur für WEP-128! [set wlan phrase <string>]
nur für den der ein verschlüsseltes WLan nutzen will <string> durch den 1-64
Buchstaben langen WLan Schlüssel ersetzen nur für WPA! save
Hier eine Übersicht der kompletten Konfig meines Moduls: ver WiFly Ver
2.23, 04-26-2011 on 131G11 <2.23> get everything WiFly Ver 2.23,
04-26-2011 on 131G11 Beacon=100 Probe=5 OPEN= CLOSE= REMOTE=
FlushSize=64 MatchChar=0 FlushTimer=10 IdleTimer=0 CmdChar=$
IF=UP DHCP=ON IP=192.168.2.100:2000 NM=255.255.255.0
GW=192.168.2.254 HOST=0.0.0.0:2000 PROTO=TCP, MTU=1524 FLAGS=0x7
BACKUP=0.0.0.0 DNS=192.168.2.254 Name=server1 Backup=backup2
FTP=208.109.78.34:21 File=wifly-GSX.img User=roving Pass=0
Dir=public Timeout=40 FTP_mode=0x0 SSID=0 Chan=0 ExtAnt=0
Join=2 Auth=OPEN Mask=0x1fff Rate=12, 24 Mb Linkmon=0 Passphrase=rubygirl
SleepTmr=0 WakeTmr=0 Trigger=0x1 Autoconn=0 IoFunc=0x0 IoMask=0x20f0
IoValu=0x0 PrintLvl=0x1 TimeEna=0 TIMEADR=129.6.15.28:123 Zone=7
Baudrate=9600 Flow=0x0 Mode=0x0 JoinTmr=1000 Replace=0x24
DeviceId=WiFly-GSX Password= Format=0x0 Signal=0 Average=5
BCAST=255.255.255.255:55555 Interval=0x7 Sensor=0x0 SensePwr=0x0
Weitere Befehle und Kommandos bitte dem Datenblatt entnehmen:
Command Referenz
Der Autor dieses Artikels haftet nicht für Schäden, die durch den
Aufbau, oder den Betrieb, des oben beschriebenen Gerätes entstehen! Der
Nachbau geschieht auf eigene Gefahr.
