Cybernetes ist altgriechisch und bedeutet "Steuermann" und genau das will die Steuerung für den Sternfreund sein, ein Steuermann durch das unendliche Meer der Sterne.

Eine Goto Schrittmotorsteuerung erlaubt ein automatisches Anfahren von Himmelsobjekten mittels einer Teleskopmontierung. Es muss also keine Objekt mehrvon Hand eingestellt werden, was eine erheblichen Zeitersparnis beim Beobachten oder Fotografieren von astronomischen Objekten bedeutet. Die Cyberbernetes Schrittmotorsteuerung besteht aus zwei Teilen, der kabellosen Handbox und der eigentlichen Teleskopsteuerung, welche die beiden Motoren für die RA und die DE Achse ansteuert.

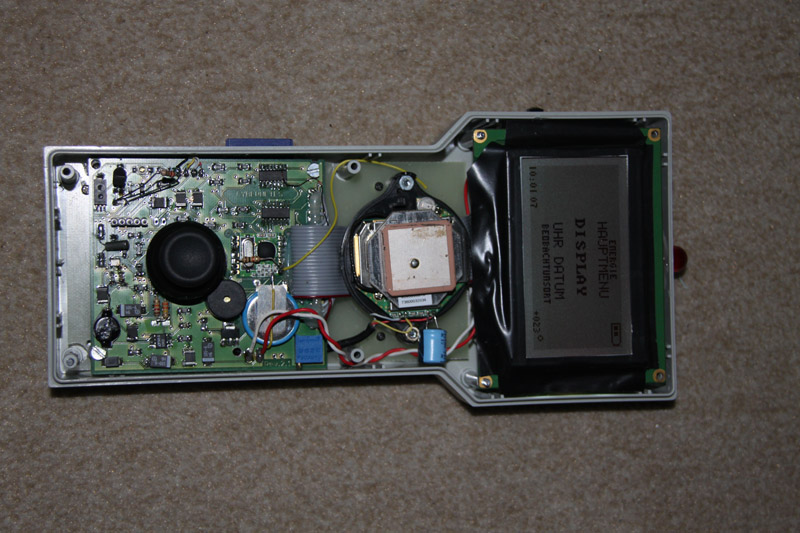

Cybernetes Handbox

Cybernetes Motorsteuerung

Features im Überblick:

Mototreiber:
- 1.5 A Ausgangsstrom
- 64 -fach Microschritt
- Spannungsversorgung 12V
- serieller Port (USB-Port vorbereitet)
- LX200 kompatibel
-Goto über Cartes du Ciel getestet, sollte auch mit anderen Programmen arbeiten solange sie LX200 konforme Befehle senden.
- Funkschnittstelle (433Mhz) und zusätzlich Bluetooth zur drahtlosen Verbindung zum PC oder Smartphone
- Autoguiding Schnittstelle (LX200) kein ST4

Handbox:

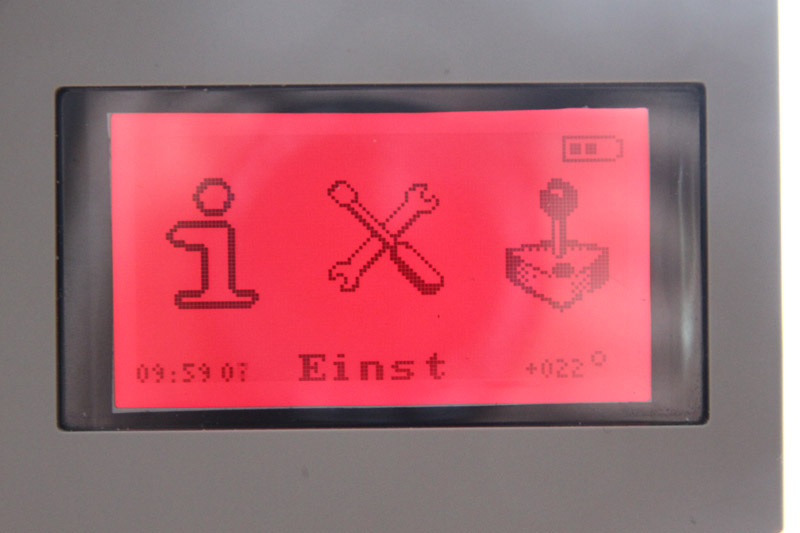

- 64x128 mono Grafik LCD (rote Hintergrundbeleuchtung Helligkeit einstellbar)
- Steuerung nur über analoges Joystick, keine Tasten!
- Funkschnittstelle
- Temperatur, Luftdruck Sensor
- Akku gepufferte Echtzeituhr
- eingebautes GPS zur Positionsbestimmung
- SD Karten Schnittstelle für Sternkarten und Logging bis 2Gbyte-SD Fat16
- Stromversorgung 2 oder 4 x AA Baterie oder Akku

Es ist geplant die Steuerung wieder als Selbstbauprojekt zum Nachbau anzubieten. Das Projekt ist aber zum jetzigen Stand noch nicht abgeschlossen.

Was funktioniert schon?
-Nachführung auf Sterngeschwindigkeit
-Autoguiding über LX200 Schnittstelle
-Goto über LX200 Schnittstelle
-manuelle Nachführkorrektur über die kabellose Handbox mit einstellbarer Geschwindigkeit
-Temperatur, Uhrzeit, Datums Anzeige auf der Handbox
-bidirektionale Funkverbindung, Handbox Teleskopsteuerung
-SD-Karten, lesen, beschreiben mit FAT16 Filesystem
-GPS Ortskoordinaten über eingebaute GPS Maus ermitteln und speichern
-Bluetooth Schnitstelle



Was funktioniert noch nicht?
-im Moment wird nur die Losmandy G11 bzw. G8 mit originalen Motoren unterstützt, zukünftig soll die Steuerung universell, also auf jede parallaktische Montierung und Schrittmotor-Getriebe Kombinationen einstellbar sein.
-Goto aus der Handbox ist noch nicht möglich
-es sind noch keine Logging Funktionen verfügbar
-Nachführgeschwindigkeit je nach Bedarf auf Mond, Planeten und Sterngeschwindigkeit einstellbar
-die Abfrage des Luftdrucksensors funktioniert noch nicht.



Hier noch einige Bilder




Technische Daten:

Kommen später bzw. siehe oben bei Features
